Komputer z lasu? Zobacz, jak powstają płyty główne z gliny!

Czy w dobie procesorów w litografii 3 nm i supernowoczesnych laminatów jest miejsce na powrót do korzeni… dosłownie? Innowacyjny projekt grupy artystek i badaczek udowadnia, że funkcjonalną elektronikę można stworzyć z gliny wydobytej prosto z lasu i odzyskanego srebra. To nie tylko ciekawostka dla hobbystów, ale manifest w walce z narastającym problemem elektrośmieci i niszczycielskim wydobyciem rzadkich minerałów.

Koniec z „krwawymi minerałami”? Elektronika spotyka naturę

Produkcja nowoczesnego sprzętu IT opiera się na surowcach takich jak wolfram czy cyna, których wydobycie często dewastuje ekosystemy i wiąże się z łamaniem praw człowieka w krajach rozwijających się. Projekt ekologicznych płytek drukowanych (PCB) proponuje radykalną zmianę: zamiast sztucznych żywic i toksycznych laminatów, bazą urządzenia jest glina.

Początkowo badaczki rozważały użycie przemysłowej porcelany, jednak proces jej wypalania w temperaturze powyżej 1000°C pochłaniał zbyt dużo energii. Zdecydowano się na prostszy, lokalny materiał, który można przetworzyć przy użyciu narzędzi dostępnych w niemal każdym domu, takich jak kuchenne sito czy zwykłe ognisko.

Jak zbudować komputer z błota? Proces krok po kroku

Tworzenie glinianej płytki PCB to fascynujące połączenie pradawnego rzemiosła z nowoczesną inżynierią. Proces zaczyna się od oczyszczenia leśnej gliny z kamieni i resztek organicznych. Następnie jest długo ugniatana, aby usunąć pęcherzyki powietrza – technikę tę ceramicy od wieków nazywają „odpowietrzaniem”.

Zamiast kupować nowe komponenty, projekt stawia na upcykling. Wykorzystano popularne mikrokontrolery ATmega328P, znane każdemu fanowi platformy Arduino Uno, które są wylutowywane z uszkodzonych, wyrzuconych urządzeń. Aby nadać płytce odpowiednią strukturę, autorki projektu wykorzystują stempel wydrukowany na drukarce 3D, który odciska ścieżki w wilgotnym jeszcze materiale.

Przewodność dzięki biżuterii

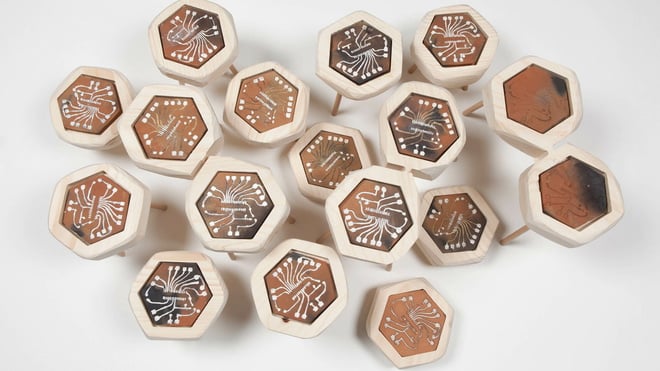

Największym wyzwaniem było znalezienie metalu, który przetrwa proces wypalania bez utleniania się. Wybór padł na srebro pozyskane z recyklingu pyłu jubilerskiego. Specjalna farba przewodząca jest nakładana ręcznie w wytłoczone wcześniej ścieżki. Gotowy produkt jest wypalany w zwykłym drewnie w temperaturze około 700°C. Choć proces jest czasochłonny, jego efektem jest w pełni funkcjonalny, heksagonalny moduł elektroniczny, który po zużyciu nie zatruwa środowiska.

Zrób to sam: Open-source w służbie planety

Twórczynie projektu nie chcą trzymać technologii dla siebie. Cała dokumentacja, instrukcje lutowania oraz kod potrzebny do uruchomienia glinianego komputera zostały udostępnione za darmo. To idealna propozycja dla ekologicznych hakerów i edukatorów, którzy chcą pokazać, że technologia nie musi oznaczać eksploatacji planety.

Na platformie GitHub można znaleźć pliki projektowe do druku 3D (stempli) oraz szczegółowy poradnik PDF, który prowadzi użytkownika od wykopania gliny aż po pierwsze uruchomienie układu. To rzadki przykład projektu, który łączy wysoką technologię z filozofią zero-waste.

Gliniane płytki PCB to dowód na to, że hardware może być etyczny i zrównoważony. Choć ręczne malowanie ścieżek srebrem uniemożliwia obecnie masową produkcję smartfonów tą metodą, projekt otwiera drzwi do budowy lokalnych, naprawialnych ekosystemów elektronicznych. To potężny krok w stronę przyszłości, w której nasze gadżety nie zostawiają po sobie toksycznego śladu na tysiące lat.
