Koniec z wielkimi wyspami aparatów! Ten japoński wynalazek odchudzi Twojego smartfona

Smukłe smartfony z ogromnymi, szpecącymi „wyspami” aparatów mogą wkrótce odejść w zapomnienie dzięki spektakularnemu odkryciu japońskich inżynierów. Badacze z Uniwersytetu w Nagoi opracowali rewolucyjny, przezroczysty czujnik optyczny, który drastycznie zmniejszy grubość aparatów, jednocześnie oferując niespotykaną dotąd jakość i ostrość obrazu. Ta przełomowa technologia oparta na nanotechnologii ma potencjał, by całkowicie odesłać do lamusa tradycyjne matryce, które znamy od dekad.

Koniec z filtrem Bayera: Jak pionowe nanostruktury zmienią matryce aparatów?

Współczesne aparaty fotograficzne w naszych smartfonach, choć zaawansowane, opierają się na architekturze opracowanej kilkadziesiąt lat temu, znanej jako siatka Bayera. W tym tradycyjnym rozwiązaniu każdy pojedynczy piksel matrycy jest w stanie zarejestrować tylko jeden z trzech podstawowych kolorów: czerwony, zielony lub niebieski (RGB). Pełny, kolorowy obraz, który widzimy na ekranie, musi być sztucznie rekonstruowany za pomocą algorytmów na podstawie danych z sąsiednich pikseli. Proces ten nie tylko drastycznie ogranicza szczegółowość zdjęć, ale też wymaga stosowania milionów mikroskopijnych filtrów kolorów.

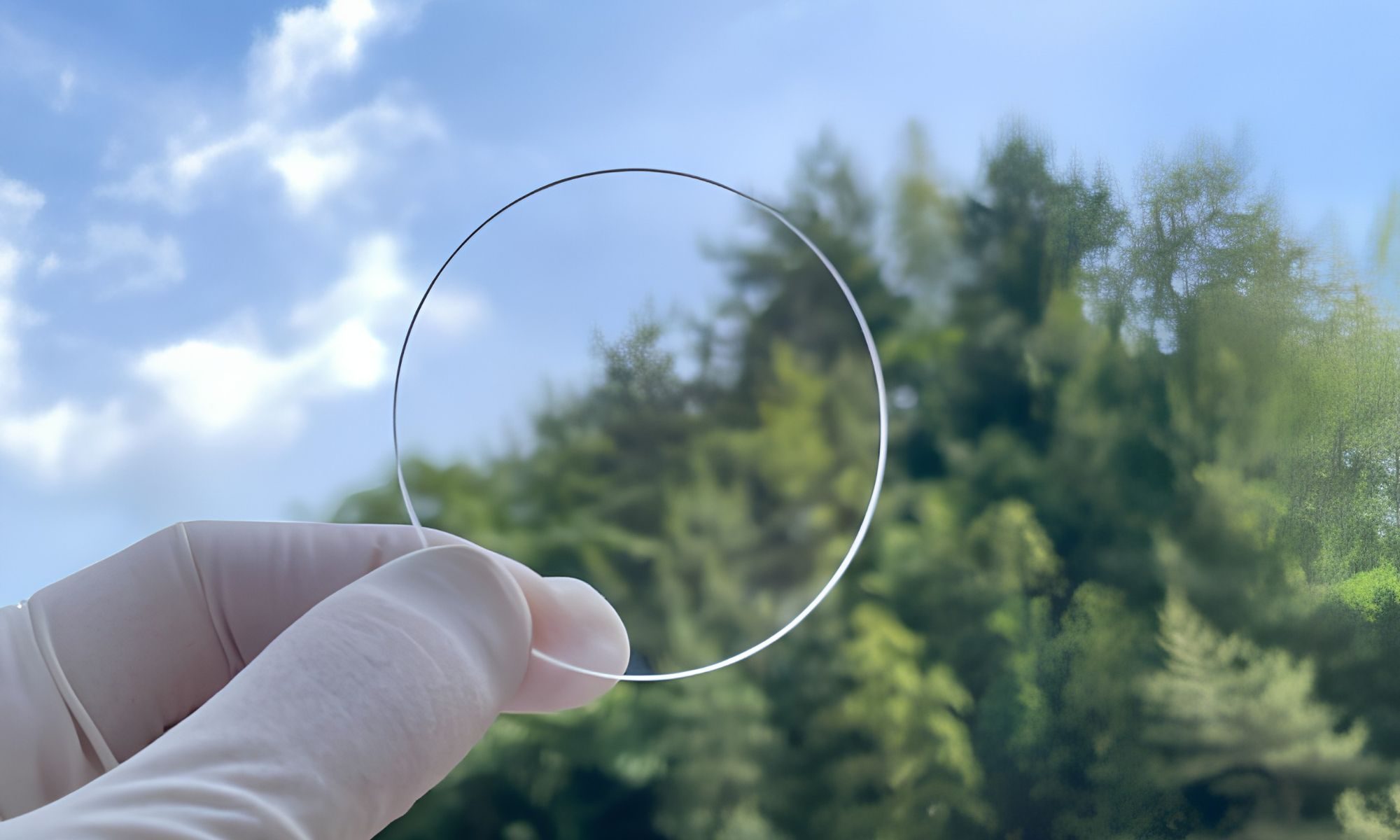

Zespół badawczy z Uniwersytetu w Nagoi postanowił całkowicie odwrócić ten paradygmat. Zamiast układać czujniki obok siebie, naukowcy stworzyli ultracienkie, przezroczyste nanoszyby z tlenku cynku z domieszką galu (GZO). Taka konstrukcja pozwala na pionowe układanie warstw światłoczułych bezpośrednio jedna na drugiej. Dzięki temu jeden pionowy piksel potrafi natychmiast wychwycić pełną informację o barwach RGB. W teorii pozwala to na zmniejszenie fizycznej liczby pikseli na matrycy o imponujące 75% przy jednoczesnym zachowaniu, a nawet poprawieniu finalnej rozdzielczości obrazu.

Magia galu i kosmiczna czułość nowego sensora

Początkowo japońscy naukowcy napotkali poważny problem – czysty tlenek cynku bardzo słabo reagował na światło widzialne. Przełomem okazało się wprowadzenie do struktury materiału atomów galu. Ten genialny zabieg stworzył tzw. stany pułapkowe elektronów, które bezbłędnie konwertują światło widzialne na sygnały elektryczne, nie wpływając negatywnie na idealną przezroczystość materiału.

Efekty laboratoryjne przeszły najśmielsze oczekiwania. Nowy czujnik optyczny przetwarza zaledwie 0,005% pochłoniętego światła na fotoprąd, przepuszczając aż 99,995% promieni do kolejnych warstw pod spodem. Mimo tak znikomego poboru światła przez pojedynczą powłokę, prototyp osiągnął astronomiczną czułość na poziomie 800 amperów na wat (A/W). To blisko 80-krotnie wyższy wynik niż w przypadku obecnie stosowanych komercyjnych matryc, które osiągają około 10 A/W. W testach laboratoryjnych nowy sensor odtwarzał kolory z połową wskaźnika błędów tradycyjnych aparatów. Naukowcy porównują to działanie do ludzkiego oka, gdzie siatkówka naturalnie segreguje informacje o barwach przed wysłaniem ich do mózgu.

Tanie paski zamiast skomplikowanych fabryk: Przyszłość produkcji i uniwersalne zastosowanie

Oprócz gigantycznego skoku w jakości obrazu, nowy czujnik optyczny niesie za sobą rewolucję przemysłową. Tradycyjna produkcja matryc fotograficznych to niezwykle skomplikowany, wieloetapowy i kosztowny proces półprzewodnikowy. Tymczasem przezroczyste czujniki z nanoszyb GZO mogą być produkowane przy użyciu procesów roztworowych w temperaturze pokojowej. Oznacza to potencjalne uproszczenie linii produkcyjnych i gigantyczne obniżenie kosztów wytwarzania elektroniki.

Dodatkowo, nowy materiał okazał się niebywale odporny na ekstremalne warunki zewnętrzne. Czujniki zachowały pełną stabilność i bezbłędne działanie w temperaturach sięgających aż 400°C, a także w próżni oraz przy skrajnie wysokiej wilgotności powietrza. Taka wytrzymałość sprawia, że nowa technologia wykracza daleko poza rynek smartfonów. Te miniaturowe sensory idealnie sprawdzą się w nowoczesnych endoskopach medycznych, zaawansowanych systemach wizyjnych autonomicznych pojazdów, a nawet w satelitach i sprzęcie kosmicznym, gdzie liczy się każdy gram wagi i odporność na promieniowanie.

Kiedy smartfony z nową technologią trafią do sklepów?

Choć japońskie odkrycie brzmi jak technologiczna baśń, projekt wciąż znajduje się we wczesnej fazie laboratoryjnej. Przed naukowcami i inżynierami stoi teraz największe wyzwanie: komercjalizacja prototypu i przeskalowanie produkcji do masowych ilości, które będą mogły konkurować cenowo i niezawodnością z obecnymi gigantami rynku foto. Jeśli ten proces się powiedzie, nowa technologia z Nagoi całkowicie przedefiniuje wygląd i możliwości naszych przyszłych smartfonów oraz urządzeń optycznych na całym świecie.
